Hmoždinky do sádrokartonu: jaké vybrat a jak je správně použít?
Montáž sádrokartonu se neobejde bez správného příslušenství. A k tomu jednoznačně patří i hmoždinky. Ty na sádrokarton se dělí do několika kategorií, podle svého účelu:
1. Hmoždinky k připevnění profilů ke zdivu. Tady se používají plastové natloukací hmoždinky. Už z výroby v sobě mají zatloukací šroub, který se ale nešroubuje. Místo toho se zatluče kladivem, což zajistí pevné spojení profilu s podlahou, stěnou nebo stropem.
2. Hmoždinky k montáži sádrokartonového podhledu. Musí být pevnější, aby se daly zatlouct do betonu a unesly svislé závěsy. Používají se proto kovové natloukací hmoždinky, které u nás najdete jako „stropní hřeby DN6“.

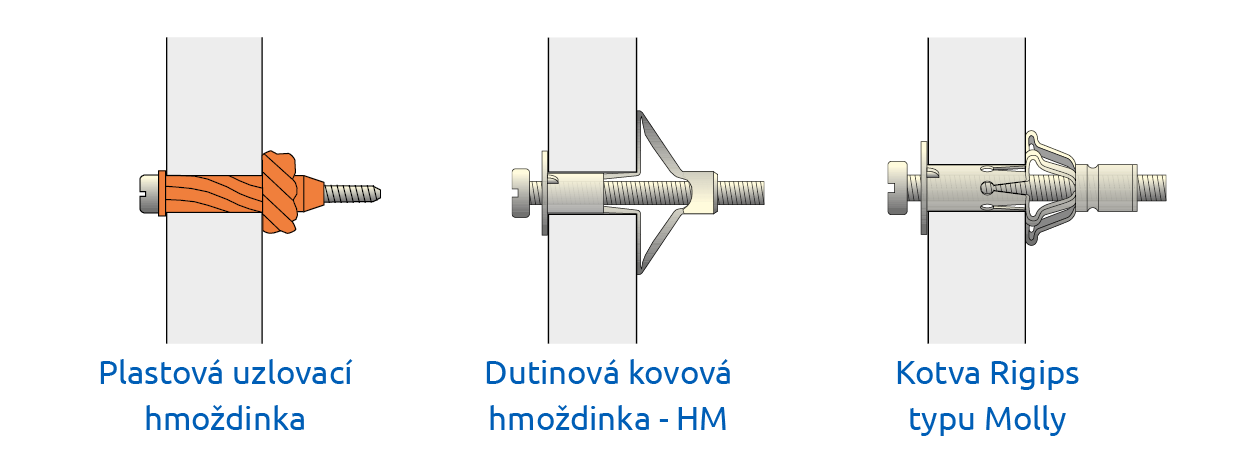

3. Hmoždinky k zavěšování předmětů na sádrokarton. Jde většinou o plastové uzlovací hmoždinky nebo pevnější dutinové kovové hmoždinky. Ty se po zašroubování roztáhnou a vytvoří mnohoramennou kotvu, která se rozepře z rubové strany desky.
Přesně takto funguje naše kotva Molly. Představuje vůbec jeden z nejlepších způsobů, jak kotvit do sádrokartonu a na jednoduše opláštěné příčce unese až 70 kg. Jde vlastně o hmoždinku do sádrokartonu s vysokou nosností. Velikost „S“ slouží pro jednoduché opláštění, velikost „L“ pro dvojité.
Jak zavěšovat předměty na sádrokartonovou příčku
Sádrokarton unese i desítky kilogramů. Důležité je zvolit správnou podkonstrukci, vhodné desky a kotvení a dodržet několik zásad. Jak tedy na to?
1. Zjistěte si parametry předmětu, který budete zavěšovat
Pro kotvení do sádrokartonu je důležité znát hmotnost a rozměry břemene. Určující je hloubka předmětu. Od ní se odvíjí excentricita („e“) neboli těžiště předmětu od lícové strany konstrukce.
Pokud má kuchyňská skříňka hloubku například 400 mm, její excentricita je e = 200 mm. Čím větší excentricita, k tím většímu namáhání dochází a o to větší únosnost musí mít kotevní prvky a celá konstrukce.
2. Přizpůsobte podkonstrukci
Únosnost sádrokartonové příčky závisí také na vzdálenosti CW profilů (svislé profily neboli stojiny). Čím menší rozteč, tím větší zatížení na 1 metr délky příčka unese.
Příklad: Jednoduše opláštěná SDK příčka (1×12,5 mm) s roztečí CW profilů 313 mm unese až 118 kg na 1 m délky při excentricitě předmětu 200 mm.
| Tloušťka opláštění [mm] | Rozteč R-CW [mm] | [kg] | Odstup těžiště „e“ [mm] – Maximální zatížení na 1 m délky příčky | ||||
|---|---|---|---|---|---|---|---|
| 50 | 100 | 150 | 200 | 300 | |||
| 12,5 | 625 | [kg] | 77 | 70 | 63 | 55 | 40 |
| 12,5 | 417 | [kg] | 104 | 95 | 85 | 76 | 57 |
| 12,5 | 313 | [kg] | 157 | 144 | 131 | 118 | 80 |
| >18 | 625 | [kg] | 107 | 100 | 93 | 85 | 70 |
| >18 | 417 | [kg] | 152 | 140 | 128 | 117 | 93 |
| >18 | 313 | [kg] | 215 | 200 | 185 | 170 | 140 |
3. Vyberte vhodné opláštění
První pravidlo zní: dvojitě opláštěná příčka má větší únosnost než jednoduše opláštěná. Přípustnou zátěž ale ovlivňuje také typ sádrokartonu. Ten běžný RB (A) neunese tolik, jako například vysokopevnostní Habito® H, konstrukční deska RigiStabil nebo sádrovláknitá deska Rigidur.
4. Zvolte vhodný kotevní prvek
Jakmile znáte únosnost stěny na 1 m délky, zbývá už jen rozhodnout, jaké hmoždinky a šrouby do sádrokartonu použít.
Obrazové háčky
Pro lehčí břemena s malou excentricitou (např. obrazy, hodiny, zrcadlo) vám postačí obrazový háček připevněný vrutem. Únosnost háčku závisí na zmíněném druhu opláštění a počtu použitých vrutů.
Pro upevnění lehkých jednotlivých zátěží (e ≤ 50 mm) na opláštění z desek Rigips.
| Přípustné zatížení na upevňovací prostředek | sádrokarton a Glasroc H | Rigidur 10 | Rigidur 12,5 RigiStabil 12,5 Habito® H 12,5 |
Rigidur 15 RigiStabil 15 |
|---|---|---|---|---|
| (kg) | (kg) | (kg) | (kg) | |
| 1 hřebík | 5 | 15 | 17 | 20 |
| 2 hřebíky | 10 | 25 | 27 | 30 |
| 3 hřebíky | 15 | 35 | 37 | 40 |
| 3 hřebíky do dvouvrstvého opláštění | 20 | 37 | 40 | 45 |
Plastové uzlovací hmoždinky
Běžně se také používají plastové uzlovací hmoždinky. Ty se vloží do předvrtaného otvoru a po zašroubování vrutu vytvoří na rubové straně desky uzel. Nosnost těchto hmoždinek závisí na jejich průměru, druhu opláštění a excentricitě předmětu.
Plastové uzlovací hmoždinky
| Opláštění | Průměr hmoždinky | Maximální hmotnost na jednu plastovou hmoždinku | |
|---|---|---|---|
| Pro deskové břemeno (např. obraz) |
Pro závěsné skříňky (např. kuchyňské) |
||
| (mm) | (kg) | (kg) | |
| sádrokarton 12,5 mm | Ø 6 | 25 | 10 |
| Rigidur 12,5 mm | Ø 6 | 25 | 10 |
| RigiStabil 12,5 mm | Ø 6 | 25 | 10 |
Kovové hmoždinky
Zavěšujete těžší předměty nebo břemena s větší excentricitou? Pak budete potřebovat kovové hmoždinky do sádrokartonu nebo hmoždinky s vysokou nosností – kotvy Molly.
Přesná nosnost kotvy Molly záleží na průměru hmoždinky a na druhu desky, do které se kotví. Nejvíc unese Molly kotva v kombinaci se sádrokartonem Habito® H.
| Tloušťka opláštění | Hmoždinka1) | (kg) | „e“ pro sádrokarton a Glasroc H | „e“ pro Rigidur a RigiStabil 12,5 / 15 | „e“ pro Habito® H 12,5 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 150 | 200 | 100 | 200 | 300 | 400 | 100 | 200 | 300 | |||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
| 9,5 | Molly 8 S 6×19 |
kg | 55 | 45 | 35 | 30 | – | – | – | – | – | – | – |
| 9,5 | HM 6×50 |
45 | 35 | 30 | 25 | – | – | – | – | – | – | – | |
| 12,5 | Molly 8 S 6×19 |
65 | 55 | 40 | 35 | 80 | 74 | 69 | 63 | 155 | 108 | 78 | |
| 12,5 | HM 6×50 |
55 | 45 | 35 | 30 | – | – | – | – | – | – | – | |
| ≥ 20 | Molly 8 L 6×32 |
90 | 80 | 50 | 35 | – | – | – | – | – | – | – | |
| ≥ 20 | HM 6×60 |
70 | 80 | 50 | 35 | – | – | – | – | – | – | – | |
| 2 × 12,5/15 | Molly 8 L 6×32 |
100 | 85 | 60 | 50 | 85 | 50 | – | – | – | – | – | |
| 2 × 12,5/15 | HM 6×60 |
110 | 90 | 75 | 60 | 90 | 60 | – | – | – | – | – | |
1) Vzájemný odstup hmoždinek: tloušťka desky 12,5 mm – nejméně 150 mm, celková tloušťka opláštění ≥ 20 mm – nejméně 75 mm.
Pozor! Bez ohledu na druh kotvení a únosnost kotevního prostředku nesmí být překročeno maximální dovolené zatížení stěny konstrukce. Pro obklady lepené sádrokartonovou deskou (tzv. suchá omítka) je dovolena max. excentricita zatížení e = 50 mm a max. zatížení 25 kg na metr délky.
Potřebujete poradit, jak na sádrokarton?
Napište nám přes formulář. Pomůžeme vám s výběrem materiálů, montážním postupem i kotvením.
Jak kotvit do sádrokartonového podhledu
Chcete na strop ze sádrokartonu pověsit lustr? Podle hmotnosti a druhu opláštění se vybere vhodný kotevní prvek. Do sádrokartonového stropu patří plastové uzlovací hmoždinky, kotvy Molly, sklopné háky a pérové sklopné závěsy.
A) Do 6 kg na jeden kotevní bod: můžete kotvit přímo do opláštění (1 kotevní bod na 1 metr délky mezi profily či latěmi). Použijte plastové uzlovací hmoždinky, kotvy Molly, sklopné háky nebo pérové sklopné závěsy.
B) Od 6 kg/m² do 20 kg/m²: kotví se na nosnou část podkonstrukce (např. profil). Zatížení jednotlivých kotvicích bodů nesmí přitom přesáhnout 10 kg.
Pokud použijete desky Habito® H, můžete na jeden bod zavěsit předmět o váze až 15 kg. Jednotlivé body od sebe však musí být vzdáleny aspoň 150 mm.
C) Přes 20 kg/m² nebo přes 10 kg na jeden bod: kotví se přímo do nosného stropu, nezávisle na konstrukci podhledu.
| Břemeno | Podmínka | Kotvení do | ||||
|---|---|---|---|---|---|---|
| SDK ≥ 12,5 mm desky Glasroc H | desky Rigidur, RigiStabil | desky Habito® H | konstrukce podhledu | nosného stropu | ||
| do 3 kg/bod | do 6 kg/m² rozteč bodů min. 400 mm |
✔ | ✔ | ✔ | – | – |
| 3 – 6 kg/bod | do 6 kg/m² bod na dl. 1 m pole mezi profily |
✔ | ✔ | ✔ | – | – |
| 6 – 10 kg/bod | do 20 kg/m² | ✘ | ✔* | ✔ | ✔ | – |
| přes 10 kg/bod | – | ✘ | ✘ | ✔ | ✘ | ✔ |
| – | přes 20 kg/m² | ✘ | ✘ | ✘ | ✘ | ✔ |
Nejsnazší kotvení? Do sádrokartonu Habito® H
Při kotvení hmoždinek do běžného SDK je potřeba nejprve předvrtat otvor. To znamená samozřejmě práci i nepořádek navíc. Když ale příčku opláštíte sádrokartonem Habito® H, můžete do desek kotvit bez předvrtání i hmoždinek. Dokonce nepotřebujete ani vrtačku. Stačí jen běžné vruty do dřeva, které zašroubujete ručně.
Habito® H je vysokopevnostní deska a unese toho opravdu hodně. Na jeden vrut do dřeva Ø 5 mm zvládne až 34 kg (při excentricitě e = 100). Jednotlivé vruty navíc můžete umístit s roztečí jen 30 mm, aniž by se tím jejich únosnost omezila.
Potřebujete pověsit obrázek nebo zrcadlo na jiné místo stěny? Vruty jednoduše vyšroubujete a malé dírky přetmelíte naším sádrovým tmelem.
Při kotvení do sádrokartonu nezapomeňte:
1) U požárních konstrukcí se kotví pouze do prvků podkonstrukce (např. do profilů), nikdy ne do opláštění. Výjimkou jsou požární konstrukce z Habito® H, kde do opláštění kotvit lze.
2) U bezpečnostních konstrukcí se k zavěšování předmětů nepoužívají plastové uzlovací hmoždinky, ale pouze kovové hmoždinky. Jen tak zůstanou zachované parametry bezpečnostní konstrukce.
3) Zvlášť těžké předměty: (WC, bidet) se kotví do zpevněných UA profilů pomocí speciálních nosných konstrukcí např. ze sanitárního programu.
