Montáž ocelových sloupů a nosníků deskami Glasroc F Ridurit
Ocelové konstrukční prvky jsou pro dosažení požadované požární odolnosti obkládány speciálními protipožárními deskami Glasroc F Ridurit (Firecase).
Desky je doporučeno řezat strojní pilou s odsáváním prachu. Přířezy je možné provádět ruční pilou s jemnými zuby. Desky je možno spojovat přímo do čelní (řezané) hrany. Spojování desek se provádí speciálními šrouby Ridurit TX nebo sponkami z ocelového drátu (např. HAUBOLD typ KG 700 CNK, HD 7900, SD 9100). Pro spojování desek tloušťky 15 mm do čelní hrany je přípustné používat jen ocelové sponky. V každém případě musí být spojovací prostředky opatřeny antikorozní úpravou.
Spojování desek “přes hranu”
| Desky Ridurit (tl. v mm) | Šrouby Ridurit (TX) (dl. v mm) | Sponky z ocelového drátu (dl. v mm) |
|---|---|---|
| 15 | - | 44 |
| 20 | 55 | 50 |
| 25 | 55 | 63 |
Spojování desek v ploše
| Desky Ridurit (tl. v mm) | Šrouby Ridurit (TX) (dl. v mm) | Sponky z ocelového drátu (dl. v mm) |
|---|---|---|
| 15 + 15 | 25 | 28 |
| 15 + 20 | 35 | 28 |
| 20 + 20 | 35 | 38 |
| 20 + 25 | 35 | 38 |
| 25 + 25 | 45 | 44 |

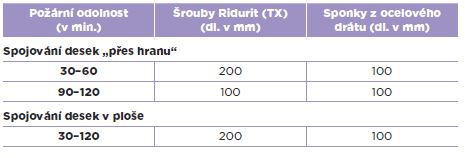

Maximální rozteč spojovacích prostředků “a”
| Požární odolnost (v min) | Šrouby Ridurit (TX) (dl. v mm) | Sponky z ocelového drátu (dl. v mm) |
|---|---|---|
| Spojování desek „přes hranu“ | ||
| 30-60 | 200 | 100 |
| 90-120 | 100 | 100 |
| Spojování desek v ploše | ||
| 30-120 | 200 | 100 |
Před naformátováním desek je nutno přeměřit skutečné rozměry ocelového prvku. Při montáži je nutno zajistit volnou teplotní dilataci ocelového prvku zachováním mezery 5 mm mezi lícem prvku a vnitřním lícem opláštění Glasroc F Ridurit (Firecase).
Sousední příčné spáry jedné vrstvy musí být převázány o min. 500 mm. Při vícevrstvých obkladech je nutno přesadit spáry mezi deskami v jednotlivých vrstvách o min. 200 mm.
Pokud vzájemná rozteč šroubů (sponek) nepřesáhne 100 mm, není nutné spáry mezi přesně opracovanými deskami tmelit. Případné spáry ve stycích desek a v napojeních na okolní konstrukce se vyspárují tmelem MAX. Tmelení v ploše a přetmelení hlav spojovacích prostředků není z hlediska požární odolnosti konstrukcí vyžadováno.
Obklad sloupů:
-
- Čtyřstranné obložení válcovaného profilu A/V = 100 x (2h + 2b)/V
-
- Čtyřstranné obložení dutého čtyřhranného profilu A/V = 100/t t = tloušťka stěny profilu v cm
-
- Čtyřstranné obložení kruhového profilu A/V = 100 x 4b/V
Celková tloušťka obkladu v závislosti na tvaru obložení a poměru A/V:
A – Požáru vystavený obvod čtverce nebo obdélníku opsaného ocelovému profilu v cm
V – Průřezová plocha ocelového profilu v cm2

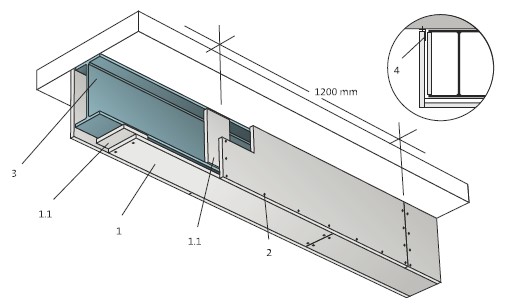

Obklad nosníků:
Při montáži opláštění nosníku je pro usnadnění montáže možno použít ocelového úhelníku připevněného ke stropu (viz detail, pol. 4).
-
- Třístranné obložení, A/V = 100 x (2h + b)/V
-
- Čtyřstranné obložení, A/V = 100 x (2h + 2b)/V
Celková tloušťka obkladu v závislosti na tvaru obložení a poměru A/V:
A – Požáru vystavený obvod čtverce nebo obdélníku opsaného ocelovému profilu v cm
V – Průřezová plocha ocelového profilu v cm2
LEGENDA:
1. Desky Glasroc F Ridurit (Firecase)
1.1 Podložky (pruhy desek šířky ≥100 mm) pod styky desek
2. Šrouby Ridurit TX nebo ocelové sponky
3. Ocelový nosník
4. Úhelník 40 x 20 x 1 mm z ocelového pozinkovaného plechu
