Jak na montáž podhledu přímo montovaného na strop

Přímo montovaný podhled na strop je podhled, u kterého jsou montážní R-CD profily připevňovány k nosnému stropu přímými závěsy.

Zjistěte, zda nepotřebujete zvolit křížovou konstrukci u sádrokartonového podhledu, případně se podívejte na návod, jak na takovou montáž zavěšeného podhledu s křížovým roštem.

Co všechno potřebujeme k montáži podhledu:

Materiál na montáž podhledu:

Modré akustické sádrokartonové desky s technologií Activ‘Air®
spárovací tmel (např.: Rifino Top) a výztužná páska
kovové tenkostěnné R-CD profily a UD profily

Příslušenství:

přímé závěsy
samořezné šrouby TUN a LB
plastové a ocelové natloukací hmoždinky
napojovací těsnění

Nejste si jisti, kolik materiálu budete potřebovat a kde ho nakoupit?
Spočítejte si materiál pro stavbu podhledu v naší kalkulačce.



Krok 1: Příprava

  1. Na stěně si vytyčíme polohu podhledu. Jelikož vytyčujeme úroveň konstrukce, je nutné zohlednit i tloušťku opláštění.
  2. „Brnkací šňůrou“ nebo např. pomocí profilu vyznačíme obrysovou čáru podhledu.

Krok 2: Montáž R-UD profilů

  1. Po obvodové místnosti připevníme R-UD profily, které před osazením opatříme samolepicím napojovacím těsněním Rigips. R-UD profily připevňujeme do zdiva plastovými natloukacími hmoždinkami, popř. jinými vhodnými připevňovacími prostředky dle druhu obvodových stěn. Vzájemná rozteč připevnění je max. 800 mm. Vzdálenost prvního připojení od rohu místnosti je maximálně 200 mm.

Krok 3: Montáž R-CD profilů

  1. Rozměříme polohu přímých závěsů. Přímé závěsy rozmístíme tak, aby jejich rozteč ve směru montážních R-CD profilů byla max. 1 200 mm a rozteč v kolmém směru na montážní profily byla max. 500 mm. Montážní R-CD profily tak od sebe budou vzdáleny max. 500 mm. Montážní R-CD profily tak od sebe budou vzdáleny max. 500 mm. Vzdálenost krajního R-CD profilu od stěny je max. 500 mm a vzdálenost krajního závěsu od stěny v opačném (kolmém) směru je max. 1 000 mm. Tím vznikne „síť“ závěsů 0,5 x 1,2 m.

Krok 4: Kotvení závěsů

  1. Přímý závěs k nosnému stropu připevníme buď jednou ocelovou hmoždinkou DN6 do betonového stropu, nebo dvěma vruty s plochou hlavou typu FN do dřevěných nosných prvků stropu. Pro nosné kotvení podhledů k nosnému stropu není dovoleno používat plastové natloukací hmoždinky. V případě jiných stropů je třeba zajistit kotvení závěsů jinými vhodnými upevňovacími prostředky. Při vyšších nárocích na zvukovou izolaci podhledu podlepíme přímé závěsy napojovacím těsněním.

Krok 5: Napojení profilů

  1. R-CD profily nasuneme do R-UD profilů a přišroubujeme je přímým závěsům pomocí dvojice samovrtných šroubů do plechu typu LB 3,5 x 9,5. R-CD profily můžeme nastavit pomocí spojovacích kusů pro R-CD profily. Sousední napojení R-CD profilů vystřídáme minimální o šířku desky (min. 1 200 mm).

Krok 6: Vložení izolace

  1. Před samotným opláštěním sádrokartonovými deskami doporučujeme do dutiny konstrukce použít minerální izolaci Isover v minimální tloušťce 40 mm (např. Isover MERINO)

Krok 7: Opláštění sádrokartonovými deskami

  1. Připevníme modré sádrokartonové desky Rigips tl. 12,5 mm se speciální technologií Activ‘Air®. Tato patentovaná technologie dokáže snížit během několika dní koncentraci formaldehydu v místnostech až o 70 % a to po dobu delší než 50 let. Desky připevňujeme k R-CD a R-UD profilům samořeznými šrouby typu TUN po 170 mm. Sádrokartonové desky orientujeme vždy délkou kolmo k R-CD profilům. Styk příčných hran musí být umístěn na montážním R-CD profilu. Příčné spáry sousedních desek musíme vystřídat minimálně o jeden R-CD profil, aby tak nedocházelo k vytváření křížových spár.

Krok 8: Dokončení

  1. Hlavy šroubů a spáry mezi sádrokartonovými deskami zatmelíme. Projděte si podrobný postup tmelení.



Poznámka:

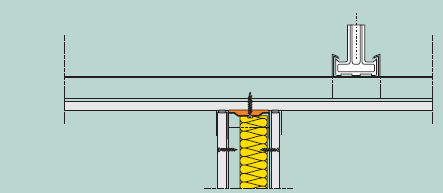

V případě, kdy napojujeme sádrokartonovou příčku k sádrokartonovému podhledu, můžeme provést napojení příčky tak, jak je zobrazeno na schématu. Horní příčkový R-UW profil kotvíme přes opláštění šrouby typu TUN do montážních R-CD profilů. R-UW profil podlepíme pěnovým těsněním. Alternativně je možné příčku ukotvit do nosného stropu a podhled ukončit ve styku s příčkou.

Napojení sádrokartonové příčky na sádrokartonový podhled
