Jak na montáž zavěšeného podhledu na křížovém roštu

Nosný rošt podhledu je dvouúrovňový. Horní vrstvu tvoří nosné R-CD profily, připevněné k nosnému stropu prostřednictvím závěsů a závěsných drátů s okem. Spodní R-CD profily se nazývají montážní a připevňují se k nim sádrokartonové desky.

Zjistěte, kdy je zapotřebí zvolit křížovou konstrukci u sádrokartonového podhledu. Pokud křížovou konstrukci nepotřebujete, můžete si pomocí našeho návodu montovat sádrokartonový podhled i přímo do stropu pomocí přímých závěsů.

Co všechno potřebujeme k montáži podhledu:

Materiál na stavbu podhledu:

Sádrokartonové desky Rigips, pro zlepšení vzduchové neprůzvučnosti doporučujeme Modré akustické sádrokartonové desky s technologií Activ‘Air®
spárovací tmel Rifino Top a výztužná páska
kovové tenkostěnné R-CD profily a UD profily

Příslušenství:

pérové rychlozávěsy
dráty s okem
samořezné šrouby TN a LB
plastové a ocelové natloukací hmoždinky
napojovací těsnění

Nejste si jisti, kolik materiálu budete potřebovat a kde ho nakoupit?
Spočítejte si materiál pro stavbu podhledu v naší kalkulačce.



Krok 1: Příprava

  1. Na stěně si vytyčíme polohu podhledu. Mějme na paměti, že vytyčujeme úroveň konstrukce, proto při vytyčení nezapomeňme zohlednit tloušťku opláštění.
  2. „Brnkací šňůrou“ nebo např. pomocí profilu vyznačíme obrysovou čáru podhledu.

Krok 2: Montáž R-UD profilů

  1. Po obvodě místnosti připevníme R-UD profily, které před osazením opatříme samolepicím napojovacím těsněním Rigips. R-UD profily připevňujeme do zdiva plastovými natloukacími hmoždinkami, popř. jinými vhodnými připevňovacími prostředky dle druhu podkladu. Vzájemná rozteč připevnění je max. 800 mm. Vzdálenost prvního připojení od rohu místnosti je maximálně 200 mm.

Krok 3: Montáž R-CD profilů

  1. Rozměříme polohu závěsů, které rozmístíme tak, aby ve směru nosných profilů byla jejich rozteč max. 900 mm a v kolmém směru byla max. 1 000 mm, tím vznikne „síť“ závěsů 0,9 x 1 m. Vzdálenost krajního nosného R-CD profilu od stěny je max. 1 000 mm a vzdálenost krajního závěsu od stěny v opačném (kolmém) směru je max. 900 mm.

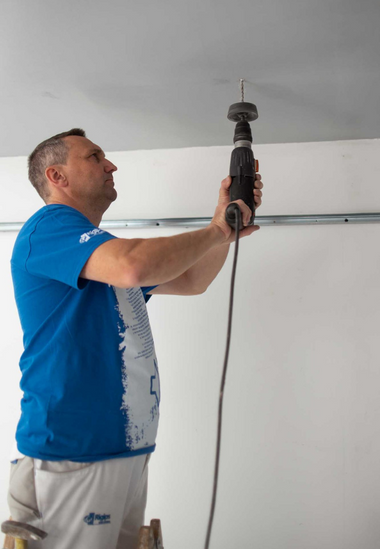

    Drát s okem k nosnému stropu připevníme buď jednou ocelovou hmoždinkou DN6 do betonového stropu, nebo jedním vrutem s plochou hlavou typu FN do dřevěných prvků stropu, a to do boku trámu, kdy je vrut namáhán na střih. Pro nosné kotvení podhledů k nosnému stropu není dovoleno používat plastové natloukací hmoždinky. V případě jiných stropů je třeba zajistit kotvení závěsů jinými vhodnými upevňovacími prostředky.
  2. Nasuneme pérové závěsy na závěsné dráty. Pro nasunutí drátu je třeba lehce stlačit péro závěsu.
  3. Na obvodové R-UD profily položíme nosné R-CD profily a následně zaklesneme pérové závěsy do R-CD profilů. R-CD profily můžeme nastavit pomocí spojovacích kusů pro R-CD profily. Sousední napojení R-CD profilů vystřídáme minimálně o šířku desky (min. 1200 mm). Toto platí i pro spodní montážní R-CD profily.
  4. Montážní R-CD profily vložíme do obvodových R-UD profilů a křížovými spojkami je připojíme k nosným R-CD profilům. Maximální rozteč montážních profilů je 500 mm.
  5. Osazený rošt z R-CD profilů ještě před připevněním sádrokartonových desek výškově vyrovnáme do vodorovné polohy.

Krok 4: Vložení izolace

  1. Před samotným opláštěním doporučujeme do dutiny konstrukce použít minerální skelnou izolaci Isover v minimální tloušťce 40 mm (např. Isover Piano)

Krok 5: Opláštění sádrokartonovými deskami

  1. Sádrokartonové desky Rigips tl. 12,5 mm připevňujeme k montážním R-CD profilům a obvodovým R-UD profilům samořeznými šrouby typu TN po 170 mm. Desky orientujeme vždy délkou kolmo k montážním profilům. Styk příčných hran desek musí být umístěn na montážním R-CD profilu. Příčné spáry sousedních desek musíme vystřídat minimálně o jeden montážní profil, aby tak nedocházelo k vytváření křížových spár.

Krok 6: Dokončení

  1. Hlavy šroubů a spáry mezi sádrokartonovými deskami zatmelíme. Projděte si podrobný postup tmelení.
