Jak na montáže kazetových podhledů pro hranu A a E

Kazetové podhledy Rigips uspokojí nejvyšší nároky na estetiku, akustiku, mechanickou odolnost a dlouhodobou životnost v moderních kancelářích, školách, školkách, zdravotnických zařízeních, prodejnách, sportovních zařízeních a prostorách pro volný čas. Vlastní podhled je tvořen kazetami, které se vkládají do zavěšeného rastru. Podhledy jsou demontovatelné a umožňují tak snadný přístup do prostoru nad nimi. Meziprostor nad podhledem lze využít pro vedení technologických zařízení a rozvodů (elektroinstalace, vzduchotechnika, kanalizace apod.). Předností kazetových podhledů je i jejich jednoduchá a rychlá montáž.

Co všechno potřebujeme k montáži podhledu:

Materiál na stavbu podhledu:

Sádrokartonové kazetové desky
Obvodové profily
Hlavní T-profil
Příčné T-profily délky 1 200mm / 600mm

Příslušenství:

Plastové natloukací hmoždinky
Ocelové hmoždinky např. DN6 – pro kotvení do betonových stropů
Vruty s plochou hlavou typu FN – pro kotvení do dřevěných nosných konstrukcí
Pérový závěs / dvojité pérové svorky a drát s hákem

Nejste si jisti, kolik materiálu budete potřebovat a kde ho nakoupit?
Spočítejte si materiál pro stavbu podhledu v naší kalkulačce.



Krok 1: Montáž obvodových profilů

  1. Po obvodu místnosti se vyznačí výšková úroveň podhledu. Podle vynesené roviny se na stěny upevní obvodové profily plastovými natloukacími hmoždinkami, popř. jinými vhodnými připevňovacími prostředky podle druhu obvodových konstrukcí. Rozteč připevnění profilu je max. 625 mm, v rozích je vzdálenost prvního připojení od rohu max. 200 mm.

Krok 2: Kotvení závěsů do nosného stropu

  1. Kotvení závěsů do nosného stropu je třeba provést vhodnými kotevními prostředky. Předepsaná zkušební síla na vytržení závěsu je 1,2 kN. (tzn. tíha břemene cca 120 kg). K nosnému kotvení závěsů do nosného stropu není dovoleno použít plastové hmoždinky. Do betonových stropů se závěsné dráty upevňují ocelovými hmoždinkami, např. DN6, k dřevěným nosným konstrukcím (např. nosníkům a trámům) pak z boku konstrukce vruty s plochou hlavou typu FN.

Krok 3: Osazení hlavních T-profilů

  1. Závěsy pro hlavní T-profil (4) se kotví k nosné konstrukci stropu v roztečích max. 1 200 mm, v případě požadavku na požární odolnost v roztečích max. 1 000 mm (viz Technické listy konstrukcí nebo Katalog požárně odolných konstrukcí Rigips). První závěs může být vzdálen max. 400 mm od obvodové stěny. Hlavní T-profily se upevní k závěsným drátům pomocí pérového závěsu pro hlavní T-profil nebo pomocí dvojité pérové svorky a drátu s hákem. Vzájemná vzdálenost hlavních nosných T-profilů (3) je 1 200 mm. Vyrovnání hlavních T-profilů se dosáhne výškovou rektifikací závěsů.

Krok 4: Osazení příčných profilů

  1. Po roztečích 600 mm se mezi hlavní T-profily vloží příčné T-profily délky 1 200 mm (2). Konstrukce se dokončí vložením příčných T-profilů délky 600 mm (5) mezi osazené příčné profily délky 1 200 mm.

Krok 5: Vkládání kazet

  1. Nakonec následuje vkládání kazet.

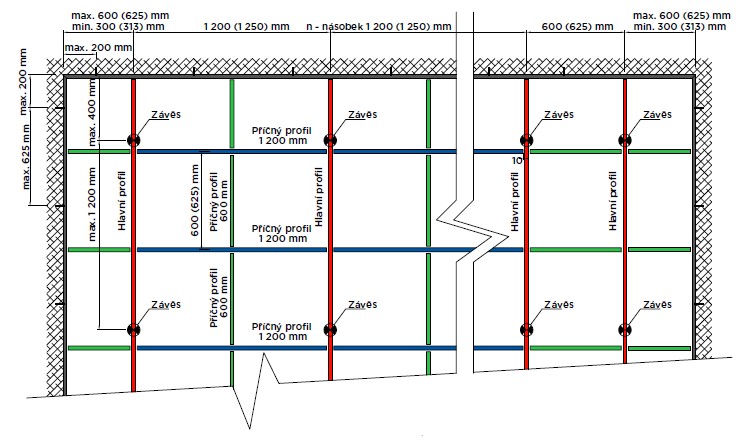

Schéma montáže podkonstrukce kazetového podhledu (hrana A a E)

Schema podkonstrukce kazetoveho podhledu

Poznámka: V případě požadavků na požární odolnost kazetového podhledu je nutné dbát i na umístění kompenzačních členů v hlavních T-profilech, které musí být umístěny v jedné úrovni a co nejblíže závěsu.
