Montáž stěn šachet
Postup montáže stěn šachet s deskami Glasroc F Ridurit
Šachtová stěna je svislá nenosná dělící konstrukce splňující oboustranně nároky na požární odolnost. Montáž šachtové stěny lze provést přístupem pouze z jedné strany. V konstrukci není použita minerální izolace. Nejprve se provede vytyčení konstrukce šachtové stěny. Obvodové profily je nutné na rozdíl od ostatních svislých konstrukcí opatřit napojovacím těsněním z materiálu reakce na oheň A1 nebo A2.
K ostěním šachty, jakož i u podlahy a stropu se obvodové profily ukotví pomocí ocelových hmoždinek Ø 6 mm (např. DN6).
Opláštění je provedeno dvěma vrstvami desek Glasroc F Ridurit tloušťky 20 mm, desky jsou orientovány naležato. První vrstva opláštění je našroubována šrouby TN 212 v rozteči 200 mm do podkonstrukce. Sádrokartonové desky jsou montovány na těsný sraz bez nutnosti tmelení.
Druhá vrstva opláštění je přišroubována k první vrstvě opláštění šrouby Ridurit ve čtvercové síti 250 mm, nebo do kovové podkonstrukce šrouby TN 212. Přesazení spár první a druhé vrstvy opláštění sádrokartonovými deskami Glasroc F Ridurit je 600 mm (svislé spáry) a 200 mm (vodorovné spáry).
Specifika montáže na konstrukci

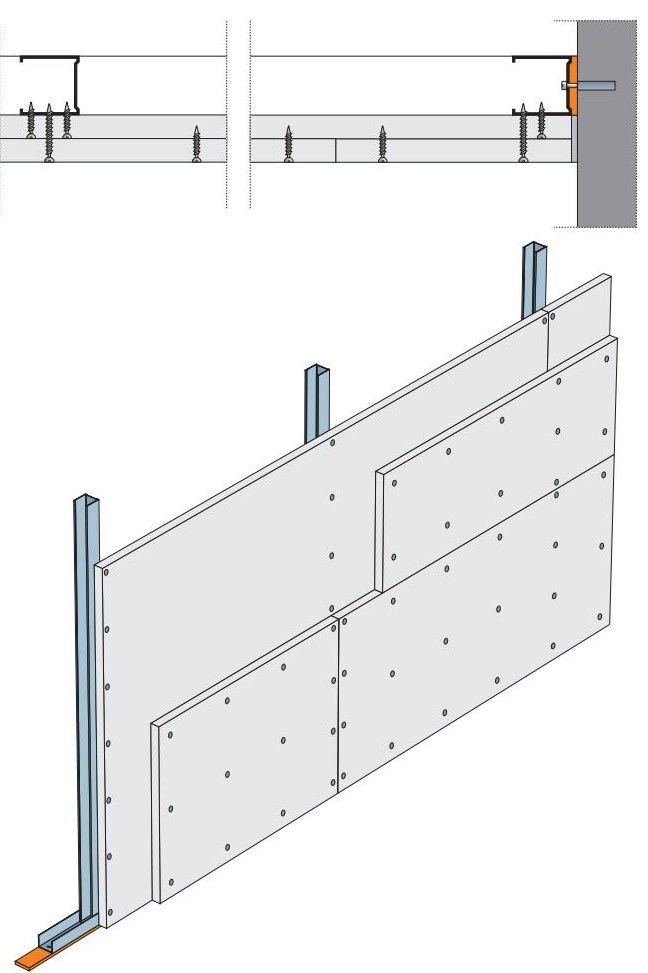

Mezi vodorovné profily R-UW a svislé obvodové profily R-CW se osazují mezilehlé svislé R-CW profily v půdorysné rozteči 1 000 mm.

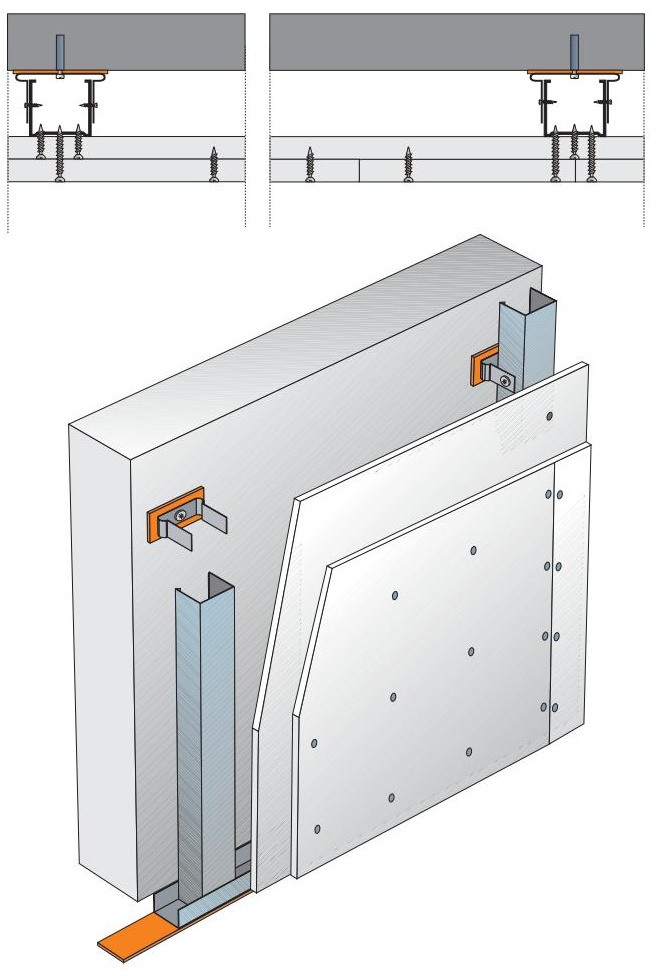

Alternativně lze tuto konstrukci aplikovat jako předsazenou stěnu na třmenech. Rozteč svislých R-CD profilů je pak 1 000 mm. Rozteč stavěcích třmenů je rovněž max. 1 000 mm.

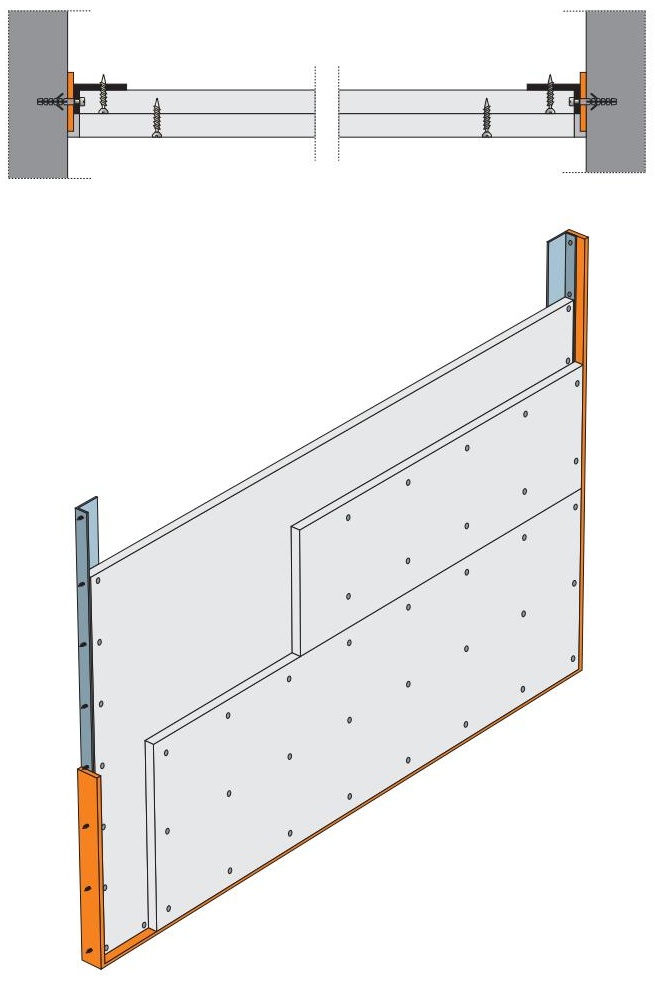

Maximální šířka šachtové stěny je v tomto případě 2 metry (délka desky). Jako obvodové profily jsou užity úhelníky z ocelového pozinkovaného plechu 40/20/1 mm (není v sortimentu Rigips) kotvené ke svislým nosným stěnám ocelovými hmoždinkami (např. DN6) po 500 mm. Desky jsou pnuty přes celou šířku bez svislých spár.
Postup montáže stěn šachet s deskami Glasroc H
Stěny šachet Glasroc H jsou určeny do dlouhodobě vlhkých a mokrých prostor, jako jsou bazény, veřejné sprchy, provozy myté tlakovou vodou atd. Vhodnost použití konstrukcí Glasroc H se řídí níže uvedenou tabulkou.

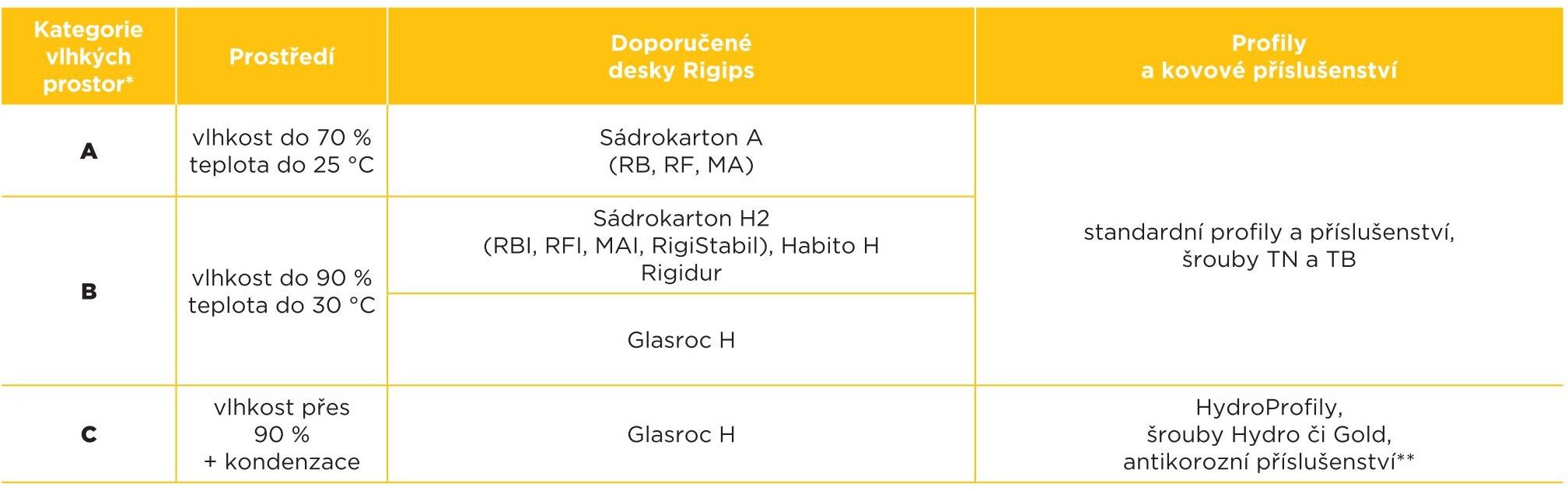

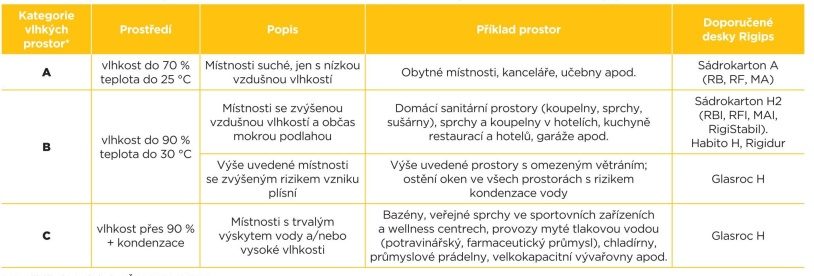

Klasifikace prostor z pohledu zatížení vlhkostí a vodou a doporučené řešení Rigips
| Kategorie vlhkých prostor * | Prostředí | Popis | Příklad prostor | Doporučené desky Rigips | Profily a kovové příslušenství |
|---|---|---|---|---|---|
| A | vlhkost do 70 % teplota do 25 °C | Místnosti suché, jen s nízkou vzdušnou vlhkostí | Obytné místnosti, kanceláře, učebny apod. | Sádrokarton A (RB, RF, MA) | standardní profily a příslušenství, šrouby TN a TB |
| B | vlhkost do 90 % teplota do 30 °C | Místnosti se zvýšenou vzdušnou vlhkostí a občas mokrou podlahou | Domácí sanitární prostory (koupelny, sprchy, sušárny), sprchy a koupelny v hotelích, kuchyně restaurací a hotelů, garáže apod. | Sádrokarton H2 (RBI, RFI, MAI, RigiStabil), Habito® H, Rigidur | standardní profily a příslušenství, šrouby TN a TB |
| B | vlhkost do 90 % teplota do 30 °C | Výše uvedené místnosti se zvýšeným rizikem vzniku plísní | Výše uvedené prostory s omezeným větráním, ostění oken ve všech prostorách s rizikem kondenzace vody | Glasroc H | standardní profily a příslušenství, šrouby TN a TB |
| C | vlhkost přes 90 % + kondenzace | Místnosti s trvalým výskytem vody a/nebo vysoké vlhkosti | Bazény, veřejné sprchy ve sportovních zařízeních a wellness centrech, provozy myté tlakovou vodou (potravinářský, farmaceutický průmysl), chladírny, průmyslové prádelny, velkokapacitní vývařovny apod. | Glasroc H | HydroProfily, šrouby Hydro či Gold, antikorozní příslušenství ** |
* Zatřídění vychází z ČSN EN 13964
** Popř. standardní příslušenství opatřené doplňkovým organickým povlakem 0,02 mm (např. Zinorex S 2211)
Poznámka:
Kovové konstrukční prvky mohou být opatřeny dodatečnou antikorozní ochranou odpovídající třídě C3 a C5 podle ČSN EN 12944, resp. třídě RC3 a RC5 podle ČSN EN 10169.
Podrobné informace k montáži konstrukcí Glasroc H – viz samostatná literatura.

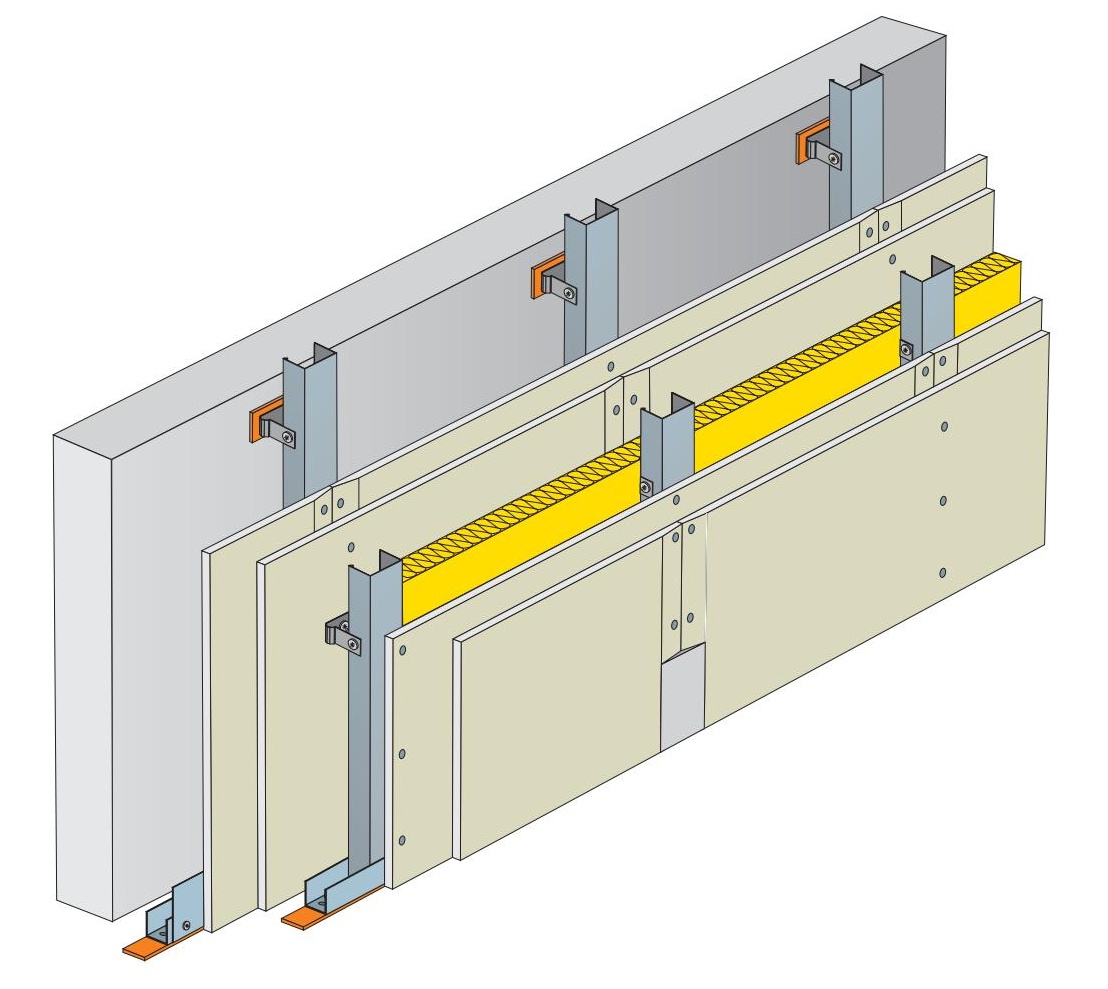

Bezpečnostní předstěny
Bezpečnostní předstěny Rigips vychází konstrukčně i technologicky ze standardních konstrukcí suché vnitřní výstavby a jejich základem je konstrukční sádrokartonová deska RigiStabil (DFRIEH2), resp. Habito H(DFRIH1). Konstrukce jsou certifikovány na bezpečnost proti protlačení a násilnému vniknutí a jsou ve shodě s požadavky kladenými na bezpečnostní třídu RC2 a RC3 podle ČSN EN 1627. Skladby a technické parametry konstrukcí odpovídající schválenému typu jsou uvedeny v Technických listech jednotlivých bezpečnostních konstrukcí na www.rigips.cz.
Upozornění:
Montáž bezpečnostních předstěn je oprávněna provádět pouze odborně způsobilá firma, jejíž odborná způsobilost je potvrzena společností Saint-Gobain Construction Products CZ a.s., značka Rigips, neváhejte se obrátit na naše školitele ve Škole suché výstavby.
