Podhledy pro speciální účely

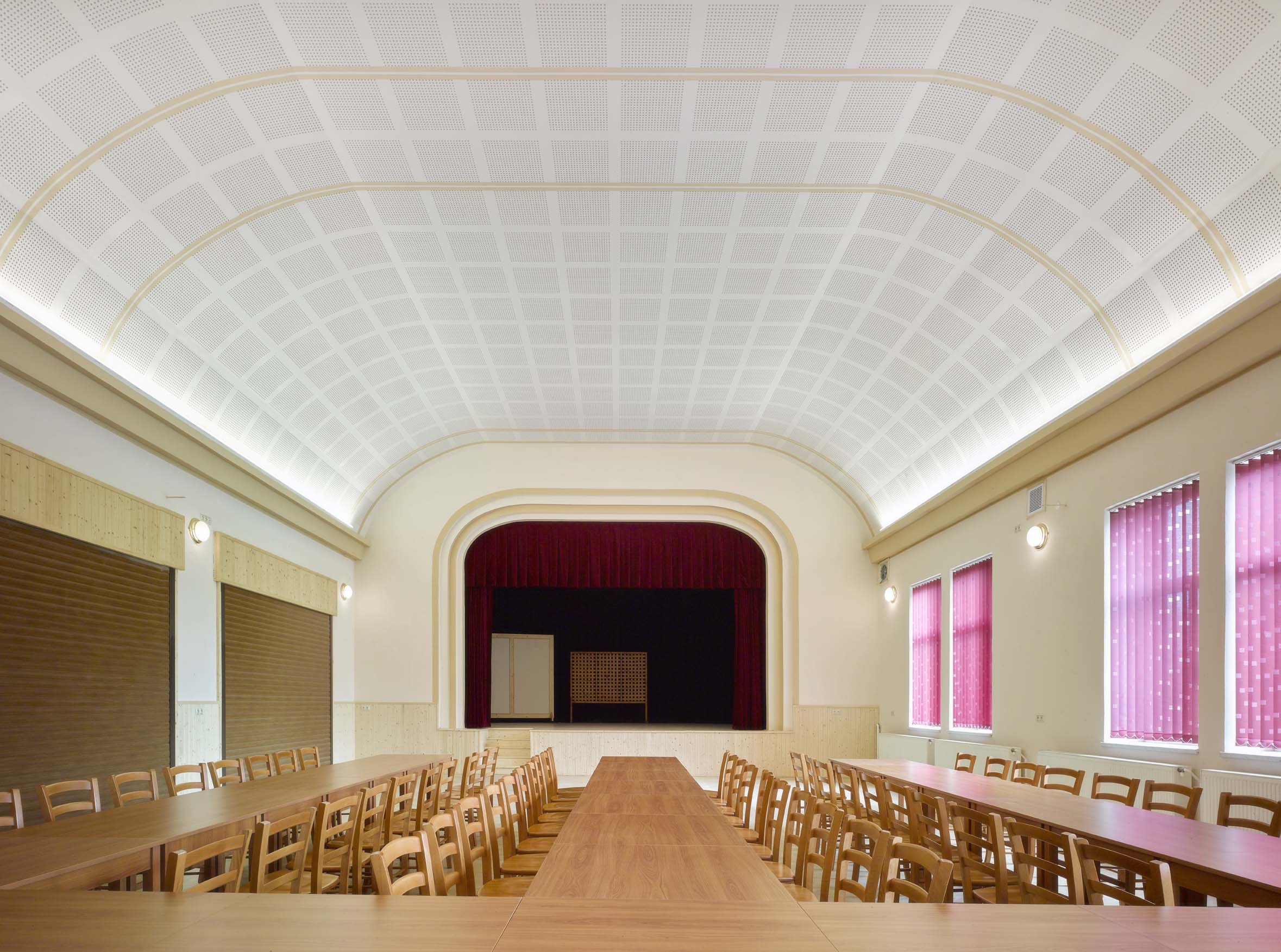

Obloukové podhledy
Obloukové a zvlněné podhledy a klenby se montují na připravenou tvarovanou konstrukci s použitím sádrovláknitých desek Glasroc F Riflex (Multiboard) nebo velkoplošných desek Gyptone BIG Curve.
V případě desek Gyptone BIG Curve platí pravidla pro šroubování a tmelení popsané v článku Montáž podhledů a desek, při použití speciálních šroubů Gyptone BIG Curve 3,9 x 25 mm. Konstrukce podhledu se provede z montážních profilů R-CD, ohnutých nosných profilů, křížových spojek a závěsů Nonius.

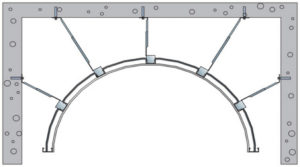

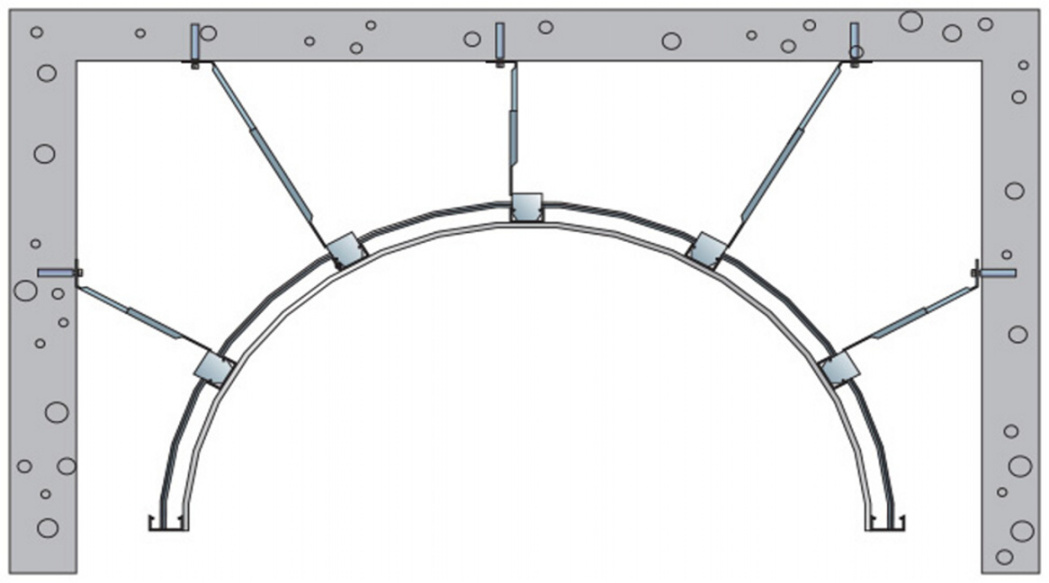

Tvar zaoblení se vytvoří pomocí ohnutých nosných profilů připevněných ke stropu (popřípadě stěně) prostřednictvím závěsů Nonius (nutná vzpěrná pevnost). Spolu se spodním dílem závěsu Nonius pro dřevo se k ohnutému nosnému profilu přišroubuje šrouby M6 x 16 i křížová spojka. Maximální rozteč ohebných nosných profilů je y = 1 000 mm. Po sestavení se na křížové spojky nasadí podélné profily R-CD. Rozteč profilů R-CD podélné osnovy je třeba přizpůsobit poloměru oblouku R.
Při nejmenším dovoleném poloměru 1 200 mm je l = 300 mm. Sádrokartonové desky opláštění se ohýbají za sucha a vždy ve svém podélném směru – na podhledu se sádrokartonové desky montují příčně, podélnou hranou kolmo na osnovu montážních profilů R-CD. Příčné hrany desek se stýkají na R-CD profilu. Šroubování sádrokartonových desek a tmelení jsou popsány v článku Obecné zásady montáže.

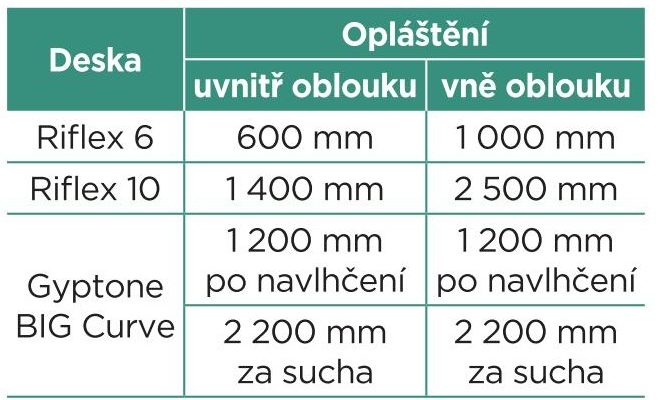

Minimální poloměr ohnutí desek Riflex a Gyptone BIG Curve
| Deska | Opláštění uvnitř oblouku | Opláštění vně oblouku |
|---|---|---|
| Riflex 6 | 600 mm | 1 000 mm |
| Riflex 10 | 1 400 mm | 2 500 mm |
| Gyptone BIG Curve | 1 200 mm po navlhčení | 1 200 mm po navlhčení |
| Gyptone BIG Curve | 2 200 mm za sucha | 2 200 mm za sucha |
-

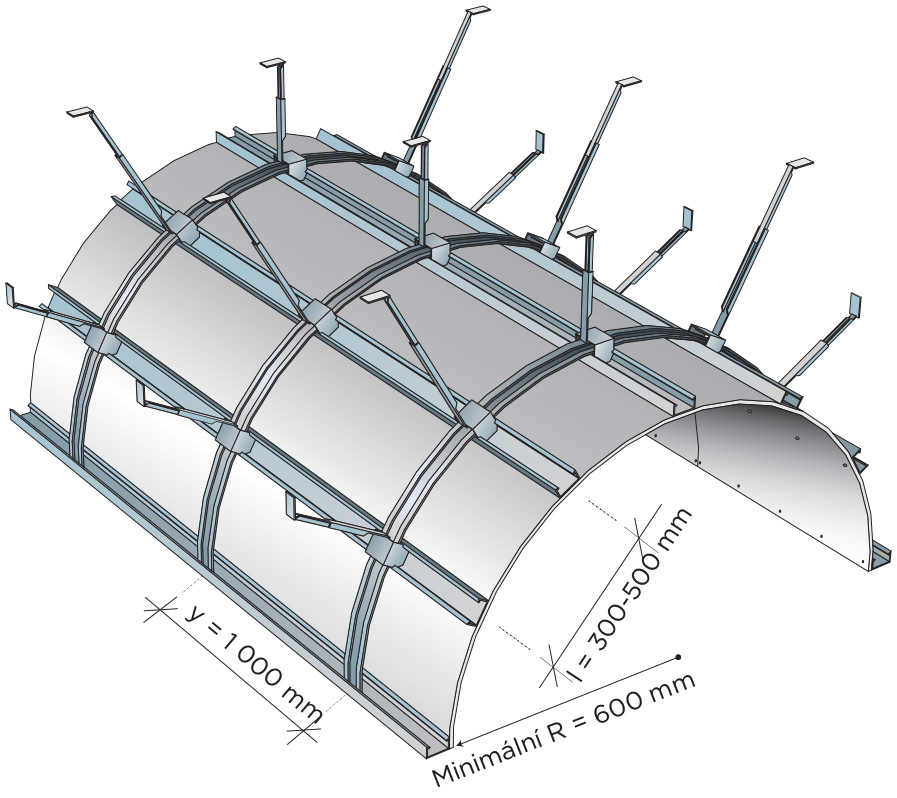

- Podhled z desek Glasroc F Riflex
-

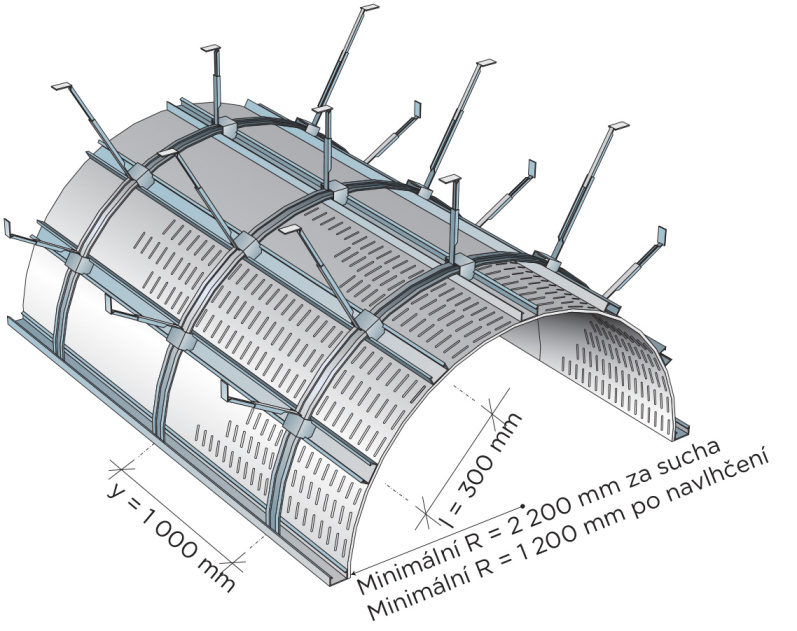

- Pohled z desek Gyptone BIG Curve
Pozn.: ve vrcholu oblouku nebo místě největšího ohybu je doporučeno zvolit rozteč montážních profilů 150 mm a to min. mezi dalšími dvěma profily od vrcholu oblouku na obě strany. Zajistíte tak plynulost oblouku.
Podhledy Glasroc H
Podhledy Glasroc H jsou určeny do dlouhodobě vlhkých a mokrých prostor jako jsou bazény, veřejné sprchy, provozy myté tlakovou vodou atd.
Vhodnost použití desek Glasroc H se řídí tabulkou.

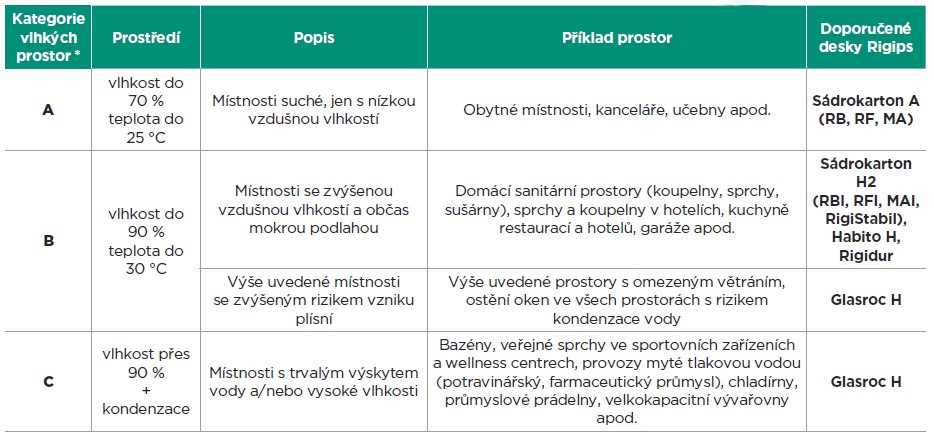

Klasifikace prostor z pohledu zatížení vlhkostí a vodou a doporučené řešení Rigips
| Kategorie vlhkých prostor * | Prostředí | Popis | Příklad prostor | Doporučené desky Rigips |
|---|---|---|---|---|
| A | vlhkost do 70 % teplota do 25 °C | Místnosti suché, jen s nízkou vzdušnou vlhkostí | Obytné místnosti, kanceláře, učebny apod. | Sádrokarton A (RB, RF, MA) |
| B | vlhkost do 90 % teplota do 30 °C | Místnosti se zvýšenou vzdušnou vlhkostí a občas mokrou podlahou | Domácí sanitární prostory (koupelny, sprchy, sušárny), sprchy a koupelny v hotelích, kuchyně restaurací a hotelů, garáže apod. | Sádrokarton H2 (RBI, RFI, MAI, RigiStabil, Habito® H), Rigidur |
| B | vlhkost do 90 % teplota do 30 °C | Výše uvedené místnosti se zvýšeným rizikem vzniku plísní | Výše uvedené prostory s omezeným větráním, ostění oken ve všech prostorách s rizikem kondenzace vody | Glasroc H |
| C | vlhkost přes 90 % + kondenzace | Místnosti s trvalým výskytem vody a/nebo vysoké vlhkosti | Bazény, veřejné sprchy ve sportovních zařízeních a wellness centrech, provozy myté tlakovou vodou (potravinářský, farmaceutický průmysl), chladírny, průmyslové prádelny, velkokapacitní vývařovny apod. | Glasroc H |
* zatřídění vychází z ČSN EN 13964

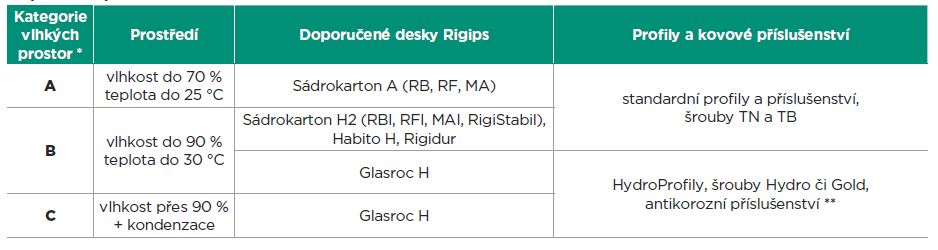

Zásady montáže podhledů Glasroc H vychází ze zásad montáže běžných sádrokartonových konstrukcí s těmito výjimkami:
| Kategorie vlhkých prostor * | Prostředí | Doporučené desky Rigips | Profily a kovové příslušenství |
|---|---|---|---|
| A | vlhkost do 70 % teplota do 25 °C | Sádrokarton A (RB, RF, MA) | standardní profily a příslušenství, šrouby TN a TB |
| B | vlhkost do 90 % teplota do 30 °C | Sádrokarton H2 (RBI, RFI, MAI, RigiStabil), Habito® H, Rigidur | standardní profily a příslušenství, šrouby TN a TB |
| B | vlhkost do 90 % teplota do 30 °C | Glasroc H | HydroProfily, šrouby Hydro či Gold, do extrémně vlhkého prostředí doporučujeme šrouby Rigips Titan (na vyžádání) antikorozní příslušenství ** |
| C | vlhkost přes 90 % + kondenzace | Glasroc H | HydroProfily, šrouby Hydro či Gold, do extrémně vlhkého prostředí doporučujeme šrouby Rigips Titan (na vyžádání) antikorozní příslušenství ** |
* zatřídění vychází z ČSN EN 13964
** popř. standardní příslušenství opatřené doplňkovým organickým povlakem 0,02 mm (např. Zinorex S 2211)

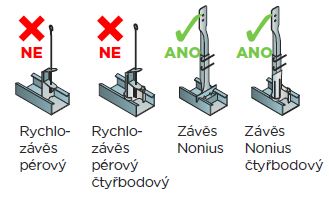

Konstrukční rošt podhledů v prostorách s vysokou či trvalou vlhkostí (kategorie C) Habito® H,
je nutno zavěsit pomocí závěsů systému Nonius, stavěcí třmen nebo přímý závěs s odpovídající antikorozní úpravou. Rošt nesmí být zavěšován na pérové závěsy z důvodu nebezpečí stykové koroze mezi pérem a závěsným drátem.
Pozn.: Kovové konstrukční prvky mohou být opatřeny dodatečnou antikorozní ochranou odpovídající třídě C3 a C5 podle ČSN EN 12944, resp. třídě RC3 a RC5 podle ČSN EN 10169.

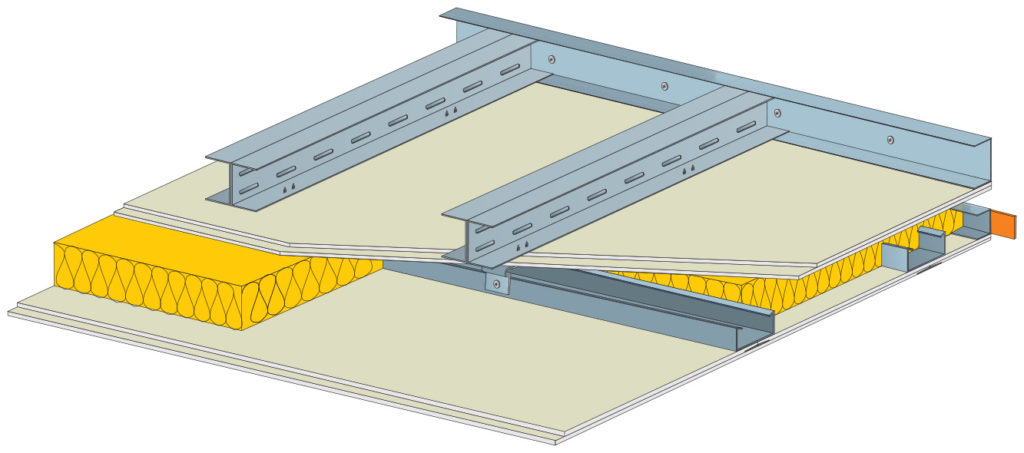

Bezpečnostní mezistrop Rigips
Bezpečnostní mezistropy Rigips vychází konstrukčně i technologicky ze standardních konstrukcí suché vnitřní výstavby a jejich základem je konstrukční sádrokartonová deska RigiStabil (DFRIEH2).
Jsou certifikovány na bezpečnost proti protlačení a násilnému vniknutí a jsou ve shodě s požadavky kladenými na bezpečnostní třídu RC 2 a RC 3 podle ČSN EN 1627.
Skladby a technické parametry konstrukcí odpovídající schválenému typu jsou uvedeny v Technických listech jednotlivých bezpečnostních konstrukcí – viz Velká kniha sádrokartonu.
Upozornění:
V tomto článku naleznete Základní pravidla montáže. Podrobný technologický návod na montáž bezpečnostních konstrukcí obdrží každá odborně způsobilá firma v rámci certifikace (školení) montážních firem nebo je k dispozici pro odborně způsobilé firmy na Centru technické podpory Rigips.
