Vybrané detaily příček a dělicích stěn
V případě požadavků na požární odolnost musí být napojovací těsnění z materiálu reakce na oheň A1 nebo A2, nebo musí být kryto opláštěním či zatmelením na plnou tloušťku opláštění. Těsnost napojení je důležitá pro dosažení deklarované vzduchové neprůzvučnosti příčky.
Napojení příčky na podlahu
Pro snížení vlivu prostupu zvuku vedlejšími cestami je vhodné v místě napojení příčky přerušit vrstvu plovoucí podlahy. Při provedení podle detailu č. 5.10.02 je třeba dbát, aby všechny vrstvy plovoucí podlahy byly od příčky odděleny dostatečně dimenzovaným obvodovým páskem z elastického materiálu.
- Napojení příčky na čistou podlahu (5.10.01)
- Napojení příčky na hrubou podlahu (5.10.02)
- Napojení příčky při přerušení plovoucí podlahy (5.10.03)
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
5. Zatmeleno
6. Kotvení do nosné konstrukce
7. Napojovací těsnění
9. Obvodový pásek
- Redukované napojení příčky na podlahu (5.10.10)
- Redukované napojení příčky na podlahu při zachování požárních a akustických vlastností (5.10.11)
- Napojení příčky na strop (5.15.20)
- Kluzné napojení příčky na strop (5.15.22)
LEGENDA:
1. Sádrokartonová deska Rigips
1.1 Pruhy ze sádrokartonu
2.1 Profil R-CW
2.2 Profil R-UW
2.3 Profil UW MAX
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
4.2 Rychlošrouby Rigips 212/35 TN
5. Zatmeleno
5.1 Natmelená výztužná páska
5.2 Natmelený ukončovací ALU profil či lišta na hrany L-Trim™
6. Kotvení do nosné konstrukce
7. Napojovací těsnění
7.1 Napojovací těsnění (v případě požadavku na požární odolnost musí být z materiálu reakce na oheň A1 nebo A2)
T Tloušťka opláštění příčky
Napojení příčky na podhled
V případě napojení příčky na podhled je třeba omezit prostup zvuku meziprostorem nad podhledem. To lze řešit provedením příčky až k nosnému stropu – viz detail 5.16.01.

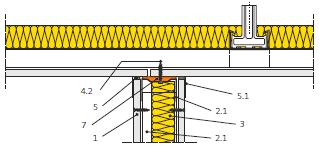

- Napojení příčky na podhled s přerušeným opláštěním (5.16.04)

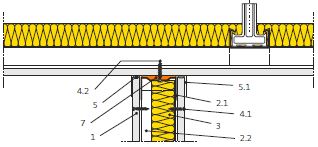

- Napojení příčky na podhled s plným opláštěním (5.16.05)
- Návaznost příčky a podhledu (5.16.01) Příčka dotažena k nosnému stropu
- Návaznost příčky a podhledu (5.16.02) Příčka dotažena k nosnému stropu, opláštění cca 100 mm nad podhled
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
2.3 Profil R-UD
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
4.2 Rychlošrouby Rigips 212/35 TN
5. Zatmeleno
5.1 Natmelená výztužná páska
6. Kotvení do nosné konstrukce
7. Napojovací těsnění
Řešení pro potlačení přenosu zvuku
Pro potlačení vlivu přenosu zvuku vedlejšími cestami jsou určena řešení s vynechaným či přerušeným opláštěním probíhající příčky.
Akustická účinnost jednotlivých detailů postupně klesá od nejúčinnějšího řešení 5.20.02, přes řešení 5.20.03 až k detailu 5.20.04 používanému v situacích bez akustických nároků.

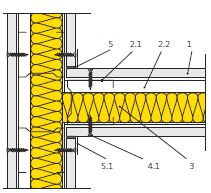

- Odbočení příčky pomocí profilů R-CW s vynechaným opláštěním (5.20.02)
- Odbočení příčky pomocí profilů R-CW s přerušeným opláštěním (5.20.03)
- Odbočení příčky pomocí profilů R-CW bez přerušení opláštění (5.20.04)
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
4.2 Rychlošrouby Rigips 212/35 TN
5. Zatmeleno
5.1 Natmelená výztužná páska
7. Napojovací těsnění

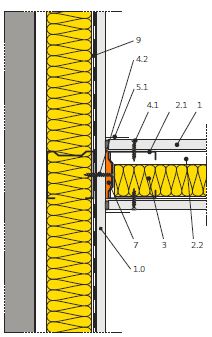

Pro snížení přenosu zvuku vedlejšími cestami jsou určena řešení s vynechaným či přerušeným opláštěním probíhající předstěny.

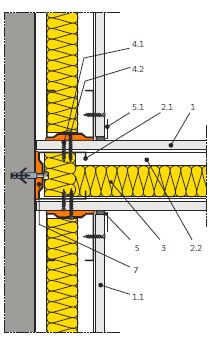

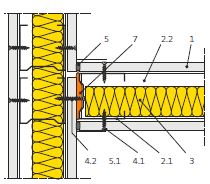

- Odbočení příčky s vynechanou montovanou předstěnou (5.21.10)

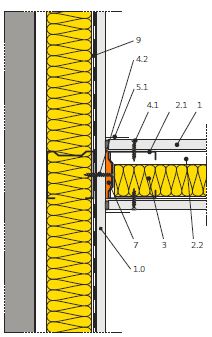

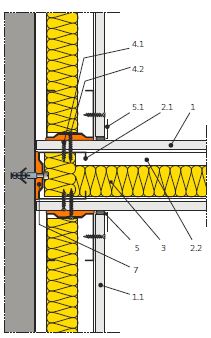

- Odbočení příčky od montované předstěny (5.21.11)
LEGENDA:
1. Sádrokartonová deska Rigips
1.1 Opláštění předstěny
2.1 Profil R-CW
2.2 Profil R-UW
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
4.2 Rychlošrouby Rigips 212/35 TN
5. Zatmeleno
5.1 Natmelená výztužná páska
7. Napojovací těsnění
9. Parozábrana
Nároží jednouché příčky

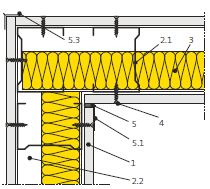

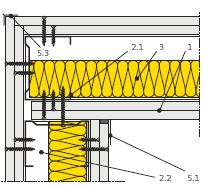

- Nároží jednoduché příčky s profily R-CW (5.30.02)
- Nároží jednoduché příčky s profily R-CW dvojitě opláštěné (5.30.021)
- Napojení jednoduché příčky na průvlak, jednostranné zakrytí (5.24.20)
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
2.5 Úhelník 40/40/1 mm
3. Minerální izolace
4. Rychlošrouby Rigips TN
5. Zatmeleno
5.1 Natmelená výztužná páska
5.3 Natmelený ochranný ALU profil, páska na hrany Habito® Flex nebo lišta AquaBead®
6. Kotvení
7. Napojovací těsnění
Napojení příčky na sloup

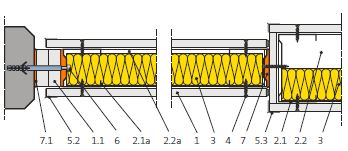

- Pevné redukované napojení příčky na sloup se stínovou spárou „Stěna na stěnu“ (5.23.02)
- Odbočení příčky od omítnuté masivní stěny (5.22.02)

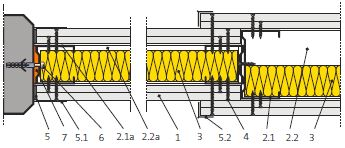

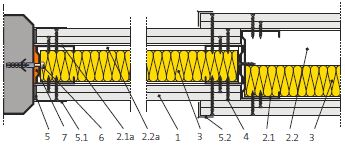

- Pevné redukované napojení příčky na sloup „Stěna ve stěně“ (5.23.01)
LEGENDA:
1. Sádrokartonová deska Rigips
1.1 Pruhy ze sádrokartonu
2.1 Profil R-CW
2.1a Profil R-CW redukované části
2.2 Profil R-UW
2.2a Profil R-UW redukované části
3. Minerální izolace
4. Rychlošrouby Rigips TN
5. Zatmeleno
5.1 Natmelená výztužná páska
5.2 Natmelený ukončovací ALU profil či lišta na hrany L-Trim™
5.3 Natmelený ochranný ALU profil, páska na hrany Habito® Flex nebo lišta AquaBead®
6. Kotvení
7. Napojovací těsnění
7.1 Napojovací těsnění (v případě požadavku na požární odolnost musí být napojovací těsnění z materiálu reakce na oheň A1 nebo A2)
8. Oddělovací (malířská) páska
Napojení příčky na fasádní sloupek – vzduchová neprůzvučnost
- Redukované napojení příčky na fasádní sloupek – vzduchová neprůzvučnost Rw = 42 dB (5.23.04)
- Redukované napojení příčky na fasádní sloupek – vzduchová neprůzvučnost Rw = 48 dB (5.23.05)
- Redukované napojení příčky na fasádní sloupek – vzduchová neprůzvučnost Rw = 52 dB (5.23.06)
- Redukované napojení příčky na fasádní sloupek – vzduchová neprůzvučnost Rw = 51 dB (5.23.07)
- Redukované napojení příčky na fasádní sloupek – vzduchová neprůzvučnost Rw = 48 dB (5.23.11)
LEGENDA:
1. Modrá akustická sádrokartonová deska MA (DF)
2.1 Profil R-CW
2.2 Profil R-UW
2.3a Profil R-UD redukované části
2.4a Profil R-CD redukované části
2.6 Profil Rigistil C
2.7 Profil Rigistil U
3. Minerální izolace
3.1 Minerální izolace o obj. hm. 15 kg/m3 v tloušťce odpovídající dutině příčky
4. Rychlošrouby Rigips TN
5. Zatmeleno
5.1 Natmelená výztužná páska
5.2 Natmelený ukončovací ALU profil či lišta na hrany L-Trim™
5.3 Natmelený ochranný ALU profil, páska na hrany Habito® Flex nebo lišta AquaBead®
6. Kotvení
7. Napojovací těsnění
10. Akrylátový tmel
P Ocelový pozinkovaný plech tloušťky 1 mm

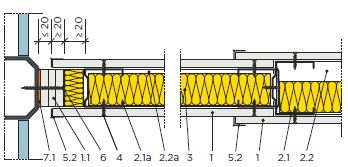

Kluzné napojení

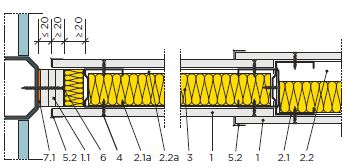

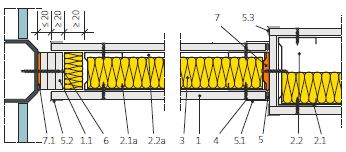

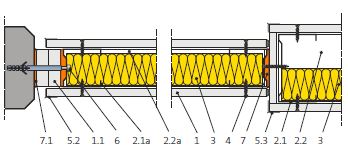

- Kluzné redukované napojení příčky na fasádní sloupek „Stěna ve stěně“ (5.23.10)

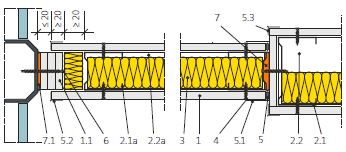

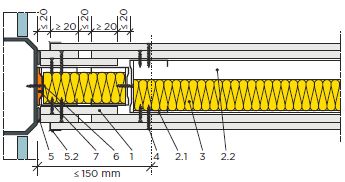

- Kluzné redukované napojení příčky na fasádní sloupek „Stěna na stěnu“ (5.23.11)

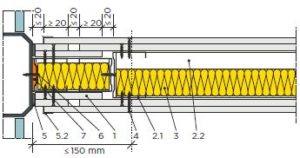

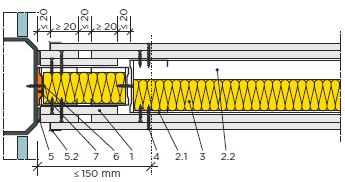

- Kluzné napojení příčky na fasádní sloupek bez redukce (5.23.12)
LEGENDA:
1. Sádrokartonová deska Rigips
1.1 Pruhy ze sádrokartonu
2.1 Profil R-CW
2.1a Profil R-CW redukované části
2.2 Profil R-UW
2.2a Profil R-UW redukované části
3. Minerální izolace
4. Rychlošrouby Rigips TN
5. Zatmeleno
5.2 Natmelený ukončovací ALU profil, lišta na hrany L-Trim™
5.3 Natmelený ochranný ALU profil, páska na hrany Habito® Flex nebo lišta AquaBead®
6. Kotvení
7. Napojovací těsnění
7.1 Napojovací těsnění (v případě požadavku na požární odolnost musí být napojovací těsnění z materiálu reakce na oheň A1 nebo A2)
Dilatační spára v příčce
Dilataci je u konstrukcí ze sádrokartonových či sádrovláknitých desek třeba provést i při dosažení plošných či délkových limitů. V těchto případech se neočekávají výrazná vzájemná posunutí dilatačních úseků. Přerušené opláštění je možné opatřit např. krycím dilatačním profilem (viz detail).
Poznámka:
Dilatační profil není vhodný v místě objektové dilatace.

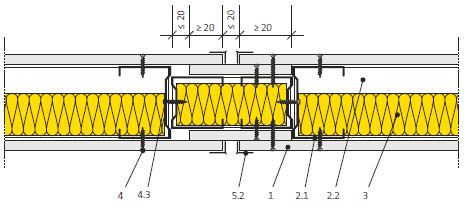

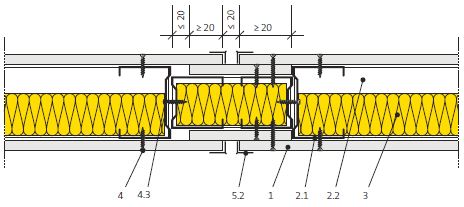

- Dilatační spára v příčce jednoduše opláštěné (5.35.01)

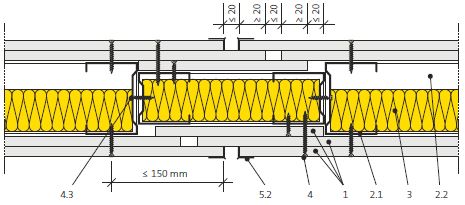

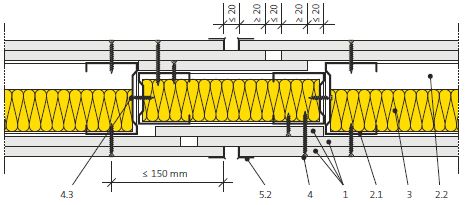

- Dilatační spára v příčce dvojitě opláštěné (5.35.02)
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
3. Minerální izolace
4. Rychlošrouby Rigips TN
4.3 Samovrtný šroub Rigips 421 LB
5.2 Natmelený ukončovací ALU profil či lišta na hrany L-Trim™
Napojení v koupelně a bytových jádrech
- Napojení vany na stěnu (5.50.30)
- Koutové napojení příčka/ podlaha v koupelně (5.50.40)

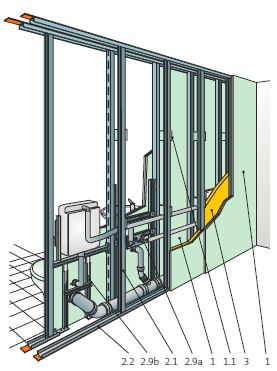

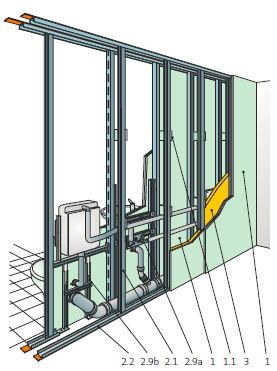

- Instalační stěna s konstrukcemi pro upevnění zařizovacích předmětů (5.50.10)
LEGENDA:
1. Opláštění – impregnované desky Rigips
1.1 Pruhy ze sádrokartonu
2. Hydroizolační nátěr či stěrka
2.1 Svislý profil R-CW, popř. UA
2.2 Vodorovný profil R-UW
2.9a Sanitární program Rigips – konstrukce k uchycení umyvadla
2.9b Sanitární program Rigips – konstrukce k uchycení WC či bidetu
3. Minerální izolace
4. Pružný napojovací pásek
5. Koutový pružný těsnící pásek
6. Trvale pružný tmel (např. fungicidní sanitární silikon)
